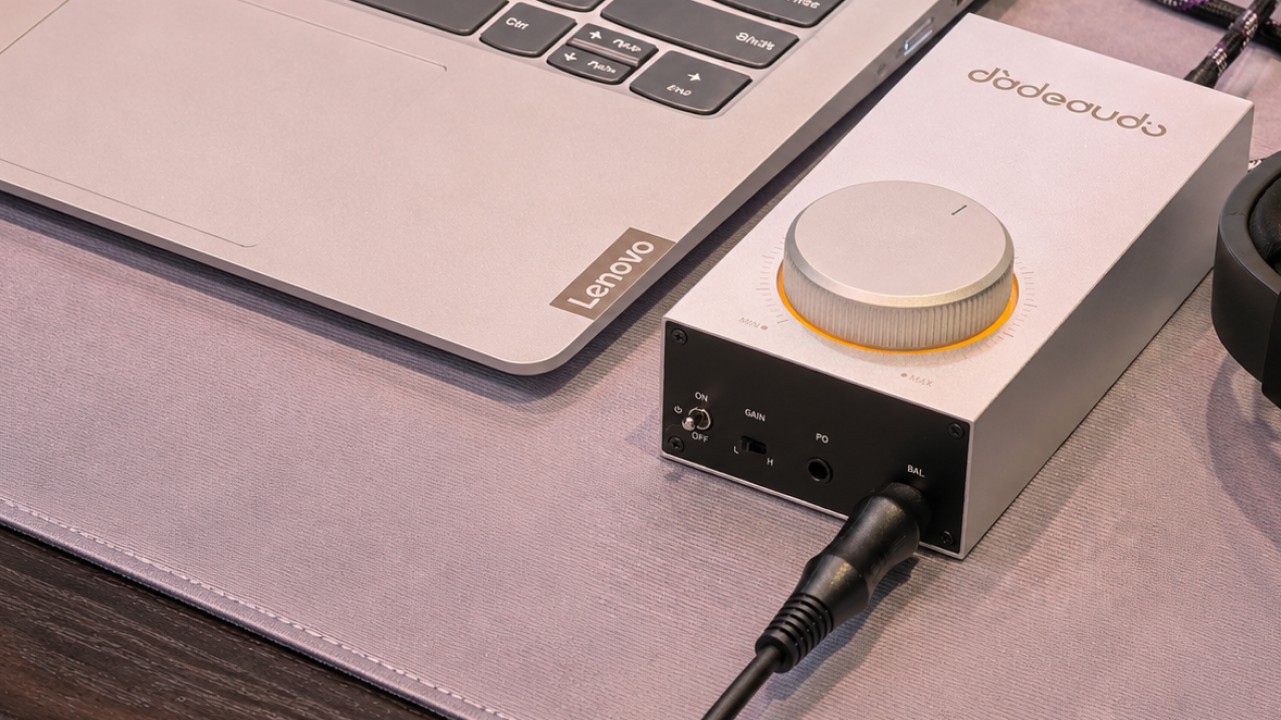

JadeAudio GIGAS 1 é lançado: amp de mesa com 4,6W

O JadeAudio GIGAS 1 foi lançado oficialmente hoje (23) na China continental. De acordo com a submarca da FiiO, o GIGAS 1 surgiu da necessidade de potência para alimentar o fone over-ear planar magnético JadeAudio JT7. Com uma potência de saída de 4600 mW, o amplificador dedicado de mesa promete empurrar com autoridade qualquer headphone. Confira abaixo todos os detalhes sobre este novo lançamento da JadeAudio.

Atualização (24 de junho): O JadeAudio GIGAS 1 já está disponível na loja oficial da FiiO no AliExpress.

GIGAS 1 traz 4,6W de potência e amplificação de classe AB

Criado especificamente para alimentar fones de ouvido exigentes, com alta impedância e baixa sensibilidade, o GIGAS 1 é capaz de fornecer até 4,6W (4600mW) de potência. Além disso, este amplificador dedicado de mesa conta com um circuito de amplificação discreto de classe AB.

Para facilitar o controle de toda essa potência, o GIGAS 1 conta com um knob grande no topo. Desta forma, é possível ajustar o volume com maior precisão.

O design geral do GIGAS 1 é compacto e minimalista. A JadeAudio decidiu utilizar um chassi de liga de alumínio e botões de chaves, sem tela alguma.

O circuito de amplificação totalmente discreto

O GIGAS 1 utiliza componentes discretos em seu circuito de amplificação ao invés de utilizar chips integrados. Ou seja, foram utilizados transistores, resistores e capacitores específicos para o projeto do amplificador.

Segundo a JadeAudio, o GIGAS 1 utiliza transistores Onsemi MJE243G / MJE253G para alcançar uma saída de alta corrente e baixa impedância. Desta forma, é possível alimentar tanto over-ears quanto In-Ear Monitors (IEMs) e proporcionar um som natural e agradável.

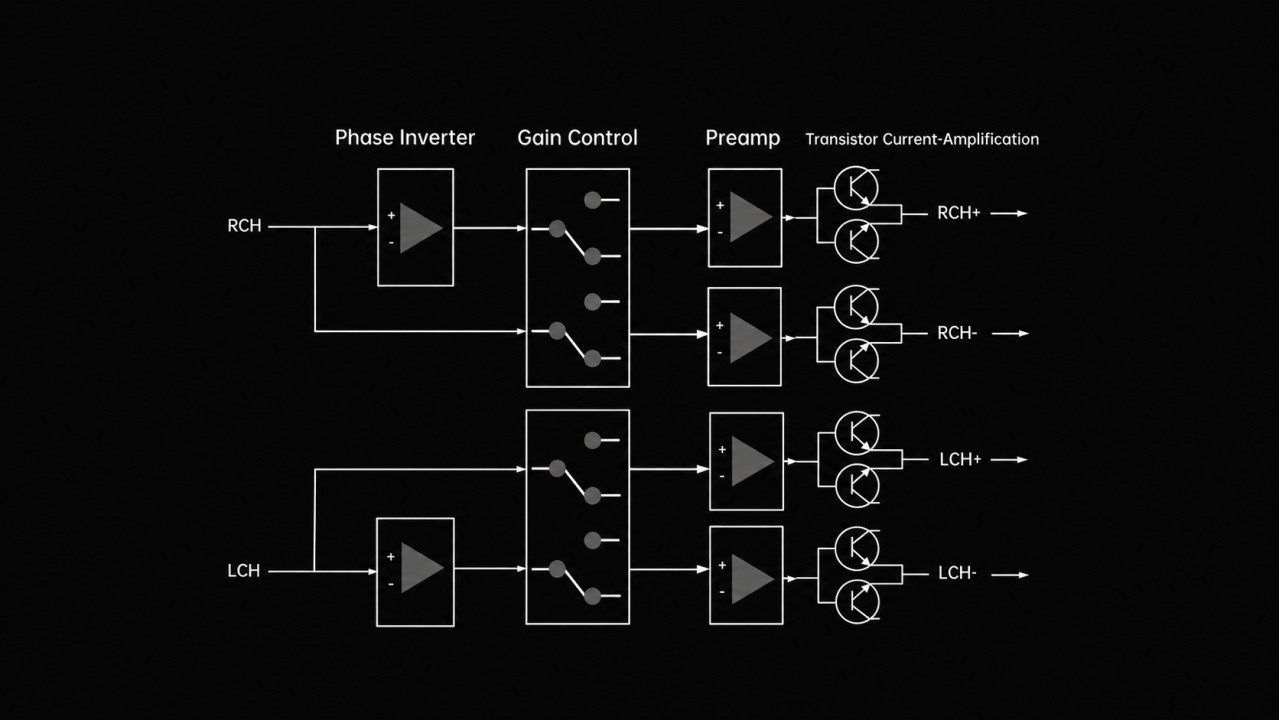

Abaixo o diagrama do circuito de amplificação do JadeAudio GIGAS 1.

A saída é balanceada, mas a entrada é single-ended

Há apenas entradas analógicas do GIGAS 1, podendo conectar um cabo 3,5mm ou RCA. Mesmo não contando com uma entrada balanceada XLR ou 4,4mm, o circuito de amplificação do GIGAS 1 é balanceado.

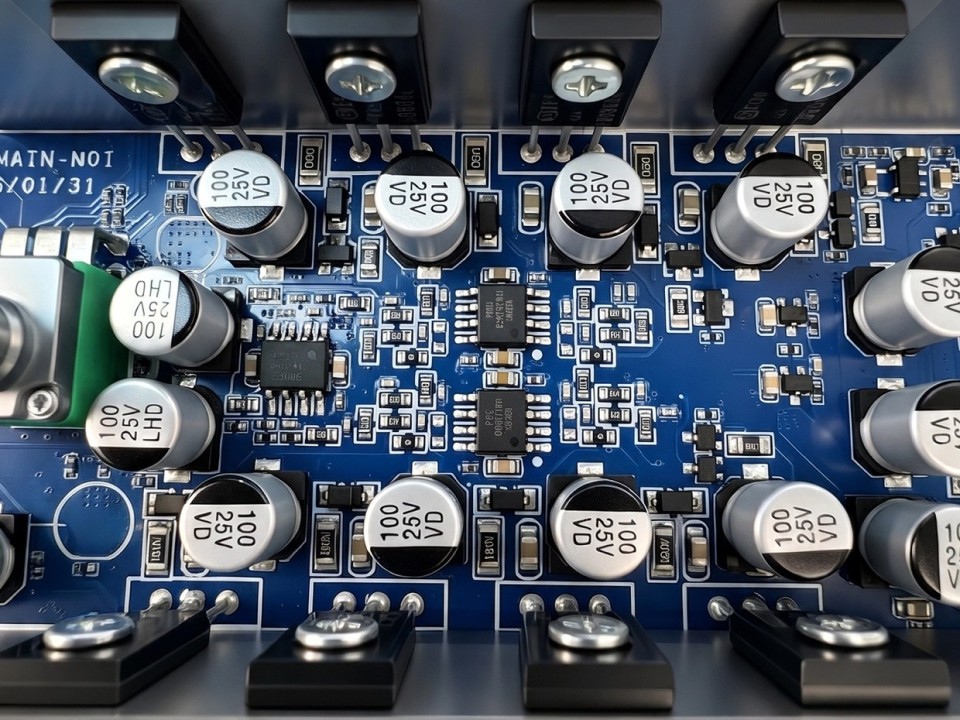

Dentro do GIGAS 1 há um circuito com duplo estágio operacional e 8 transistores.

Qual a vantagem de utilizar a saída balanceada?

De acordo com a JadeAudio, ao utilizar a saída balanceada do GIGAS 1, você irá obter os seguintes benefícios:

• Maior oscilação de saída e maior potência: melhor desempenho com alguns fones de alta impedância ou baixa sensibilidade.
• Aterramento não compartilhado: como o aterramento do fone e o aterramento da fonte de alimentação não precisam compartilhar a mesma referência no circuito balanceado, as interferências na saída 4,4mm são reduzidas.
• Separação melhor: de 75 dB na saída single-ended para 95 dB na saída balanceada.

Devido à alta potência fornecida na saída balanceada do GIGAS 1, não é indicado utilizar IEMs e on-ears, que possuem alta sensibilidade e impedância baixa, com cabos 4,4mm. Isso fará com que o som apresente ruídos.

Como controlar uma potência tão grande e evitar ruídos como IEMs

A potência de saída do GIGAS 1 no ganho baixo e no ganho alto é a mesma. Com isso, é necessário ter cuidado ao utilizar IEMs sensíveis, pois a potência fornecida é muito alta e isso gerará ruídos no som.

De acordo com a JadeAudio, o ajuste de ganho é feito alterando o fator de amplificação do sinal analógico de entrada. Como a potência é limitada pela oscilação da fonte e pela capacidade de fornecimento de corrente, a limitação só ocorre de duas formas:

• Troca de um carregador 12V por um carregador de 5V para alimentar o amplificador
• Utilização da saída single-ended (SE) 3,5mm

Ao utilizar um carregador de 5V/2A e conectar o IEM com um cabo que tenha plugue 3,5mm, a potência de saída fornecida em 32 Ohms será de 170mW. Ao utilizar um carregador com carregamento rápido de 12V, que utiliza o padrão PD (Power Delivery), a potência sobe para 1400mW na saída single-ended.

O GIGAS 1 não tem DAC: Soluções baratas para resolver o problema

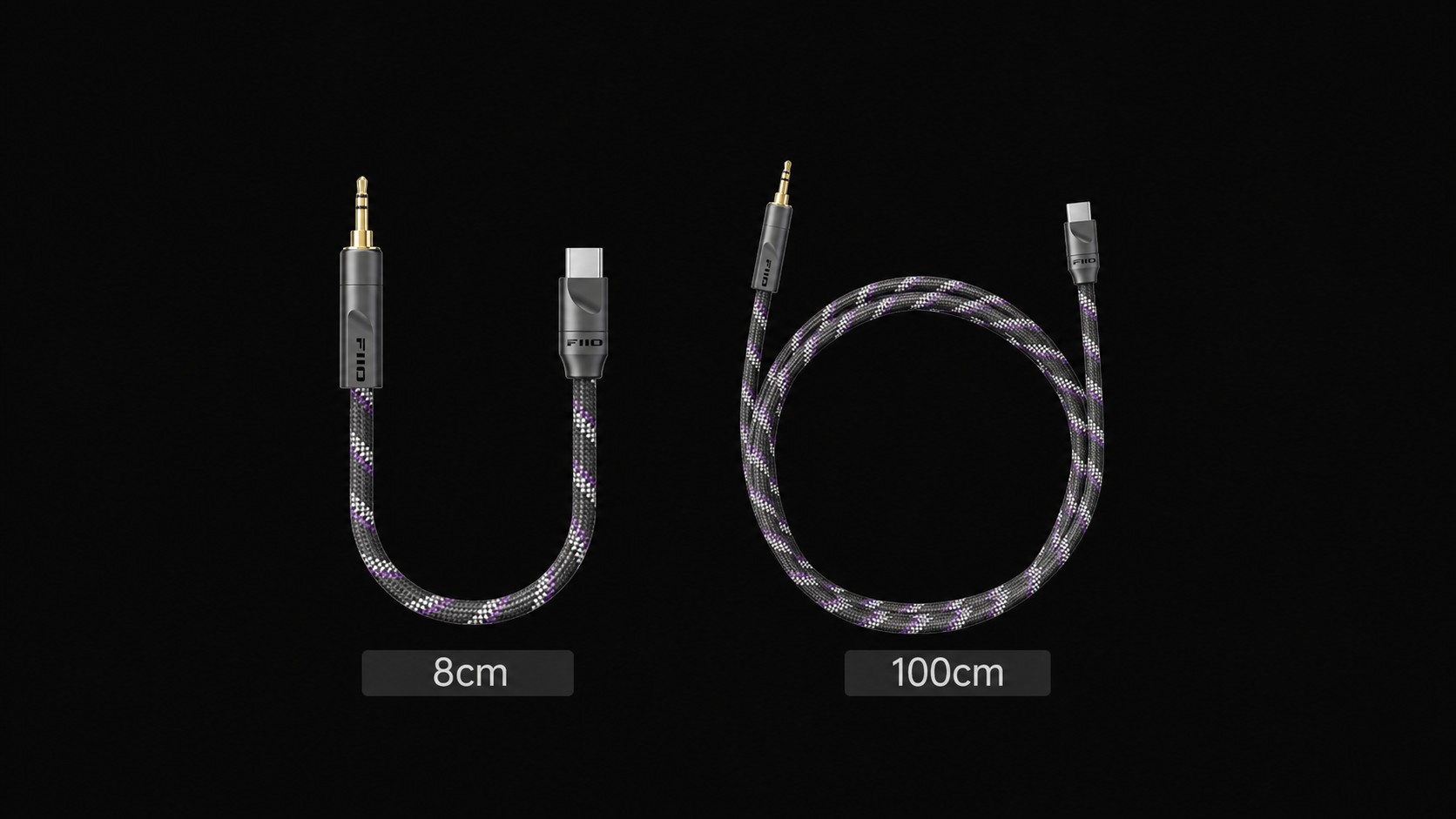

Infelizmente o GIGAS 1 é um amplificador “puro” (“dedicado”) e não há um DAC interno em seu hardware interno. Felizmente a FiiO tem uma solução barata para resolver este problema: o cabo FiiO Trust USB-C para 3,5mm. Este cabo da linha FiiO Trust conta com um DAC interno e custa apenas US$ 9,66 na loja oficial da FiiO no AliExpress.

Melhor que gastar comprando um produto com DAC interno é reaproveitar algum dispositivo que você já tenha. Com um dongle DAC USB (DAC/amp), basta utilizar o cabo FiiO Trust 3,5mm para 3,5mm para conectá-lo no GIGAS 1.

Você ainda pode ligar o mesmo cabo 3,5mm para 3,5mm mencionado acima no PC. Entretanto, essa solução pode trazer ruídos para o som comparado à utilização de um dongle DAC USB.

O suporte para fones de ouvido com microfone (headsets)

É possível utilizar o microfone de headsets no GIGAS 1, pois ele suporta o padrão CTIA. Porém, para isso é necessário utilizar um cabo 3,5mm TRRS na saída de fones e na entrada de linha.

Você deve conectar no GIGAS 1 um dispositivo que também tenha suporte ao padrão CTIA para possibilitar o uso de fones de ouvido com microfone embutido. Exemplo: notebooks, smartphones, tablets.

Alguns modelos de dongle DACs possuem suporte ao padrão CTIA e você pode conferir quais são eles neste artigo.

Botões físicos e conexões do GIGAS 1

No topo do GIGAS 1 há um grande knob para ajustar o volume. Já na frente do amplificador há um botão de switch para ligar/desligar, um switch de ganho e duas saídas de fones de ouvido (3,5mm e 4,4mm). Em sua traseira há duas entradas de linha analógicas (3,5mm e RCA) e uma porta USB-C para alimentação.

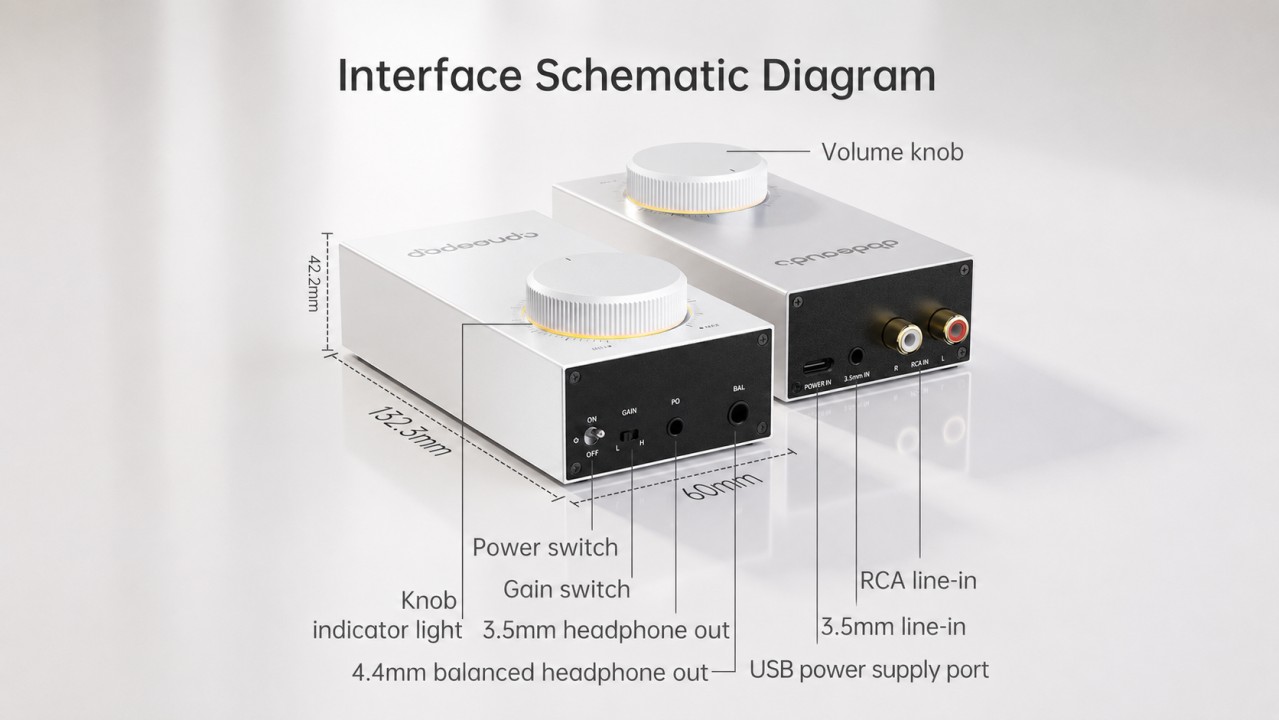

Abaixo uma imagem de diagrama mostrando os botões físicos e conexões do JadeAudio GIGAS 1.

JadeAudio GIGAS 1: Especificações

Parâmetros gerais

• Alimentação: 5V/2A ou 12V/2A
• Botões físicos: knob de volume, switch de ganho, switch para ligar/desligar
• Circuito de amplificação: 4x transistores Onsemi MJE243G + 4x transistores Onsemi MJE253G

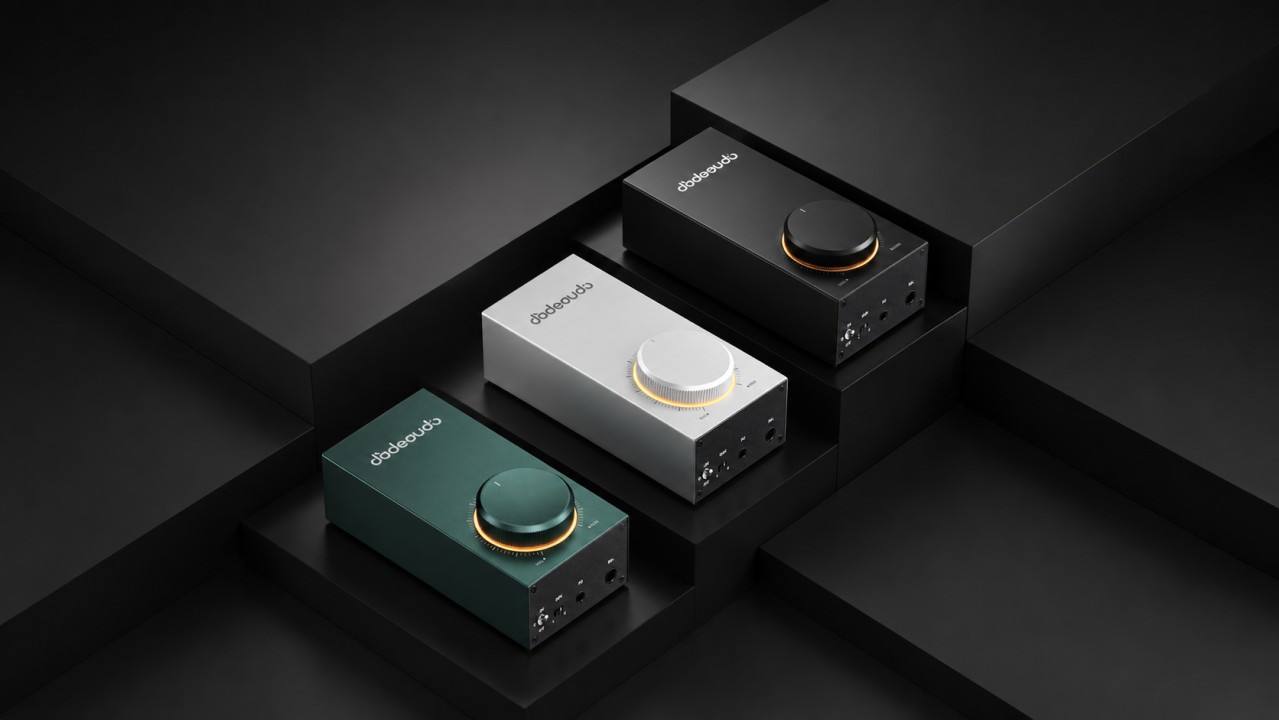

• Cores: Preto, Prata, Verde, Laranja, Branco
• Dimensões: 13,2cm x 6cm x 4cm (sem incluir os pés do amplificador)
• Entradas: RCA e 3,5mm
• Material do chassi: liga de alumínio
• Peso: 210g
• Porta para alimentação: USB-C
• Saídas de fones: single-ended (SE) 3,5mm e balanceada 4,4mm
• Suporte a microfone na saída de fones 3,5mm

Parâmetros gerais de áudio

• Faixa de impedância compatível: 8 ~ 350 Ω
• Resposta de frequência: 20 Hz ~ 200 kHz; atenuação < 0,4 dB
• Relação sinal-ruído: ≥ 116 dB (ponderação A)
• Ruído de fundo: < 10,6 μV (ponderação A)
• THD+N: < 0,00057% (1 kHz / -5 dB @ 32 Ω)
• Impedância de saída na saída single-ended (SE) 3,5mm: <1 Ω
• Impedância de saída na saída balanceada 4,4mm: <1,5 Ω

Potência de saída na saída single-ended (SE) 3,5mm com alimentação de 5V/2A

• 280mW em 16 Ω (2,1Vrms)
• 170mW em 32 Ω (2,3Vrms)
• 90mW em 300 Ω

Potência de saída na saída balanceada 4,4mm com alimentação de 5V/2A

• 790mW em 16 Ω (3,6Vrms)
• 580mW em 32 Ω (4,3Vrms)
• 390mW em 300 Ω

Potência de saída na saída single-ended (SE) 3,5mm com alimentação de 12V/2A

• 2200mW em 16 Ω (5,9Vrms)
• 1400mW em 32 Ω (6,7Vrms)
• 185mW em 300 Ω (7,5Vrms)

Potência de saída na saída balanceada 4,4mm com alimentação de 12V/2A

• 3300mW em 16 Ω (7,3Vrms)
• 4600mW em 32 Ω (12,1Vrms)
• 740mW em 300 Ω (14,9Vrms)

Lançamento, preço e disponibilidade

O JadeAudio GIGAS 1 já está disponível no mercado internacional nas cores Preto, Prata, Branco, Laranja e Verde por US$ 54,61 na loja oficial da FiiO no AliExpress.
