FiiO CLASS A: amplificador de fones com 4W é lançado

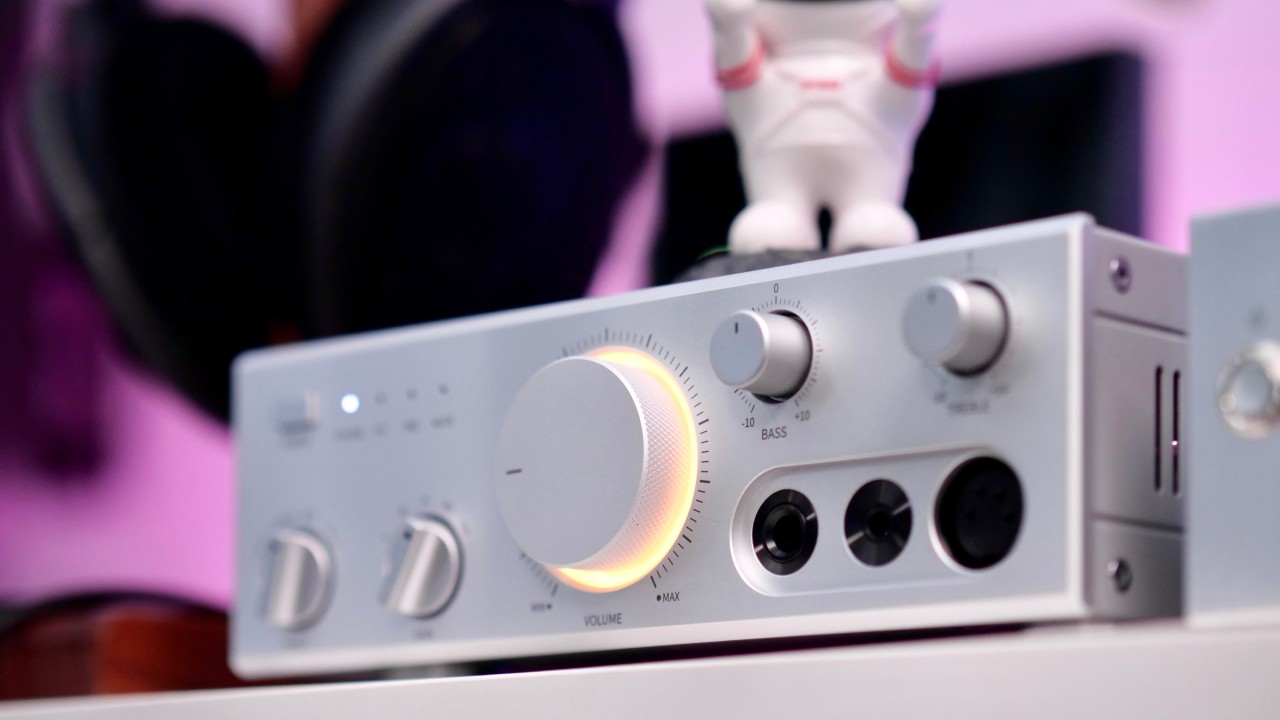

O FiiO CLASS A foi lançado hoje (25) na China continental. O novo amplificador de mesa para fones de ouvido da FiiO tem um circuito de amplificação classe A, como o próprio nome já diz. Os principais destaques do CLASS A são sua potência de saída de 4000mW, os componentes discretos e botões físicos para selecionar e ajustar diversos recursos. Confira abaixo todos os detalhes sobre este novo lançamento da FiiO.

CLASS A traz arquitetura de amplificação classe A com componentes discretos

A circuito de amplificação do CLASS A utiliza uma arquitetura classe A totalmente discreta. O novo amplificador de mesa da FiiO teve seus componentes escolhidos a dedo, incluindo transistores de áudio discretos, componentes resistivos e capacitores. Sua fabricante pareou os componentes de cada canal e os ajustou manualmente para obter um bom resultado no som.

Os 3 estágios de amplificação do CLASS A com componentes discretos

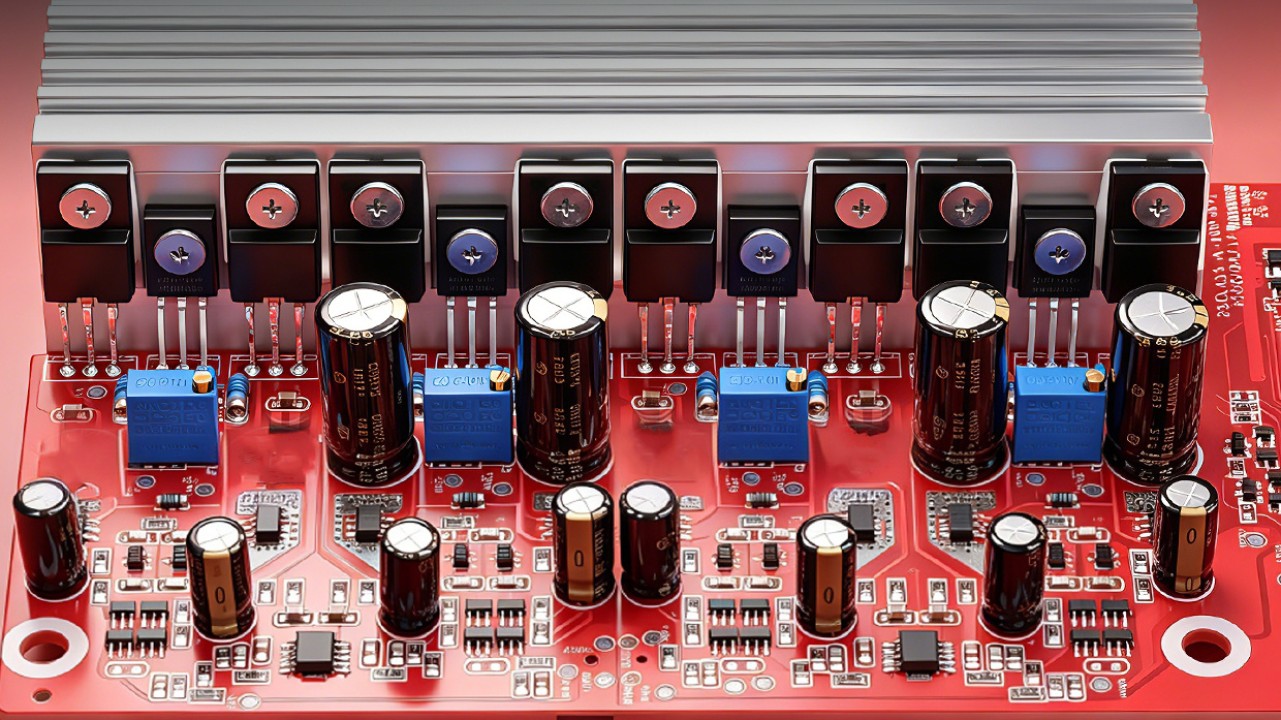

A amplificação do FiiO CLASS A possui três estágios: o de entrada diferencial, o de amplificação de tensão e o de expansão de corrente.

Nos estágios de entrada diferencial e de amplificação de tensão do CLASS A foram utilizados transistores Toshiba. Já no estágio de expansão de corrente na saída, a FiiO utilizou transistores Sanken. O aquecimento gerado pelos componentes é dissipado por um grande dissipador de calor de alumínio.

Capacitores e resistores selecionados

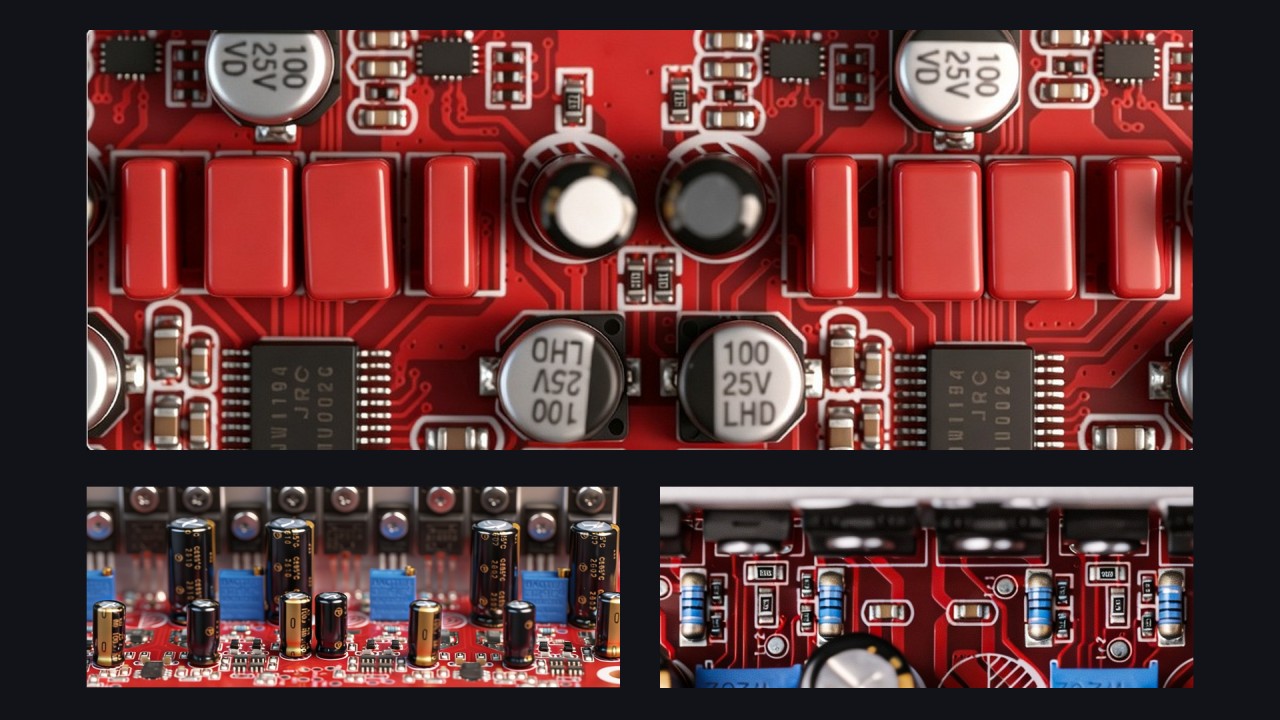

O hardware do CLASS A utiliza 8 capacitores de filme WIMA, 20 capacitores ELNA e mais vinte resistores de filme metálico de alta precisão.

Circuito de alimentação com transformador toroidal personalizado

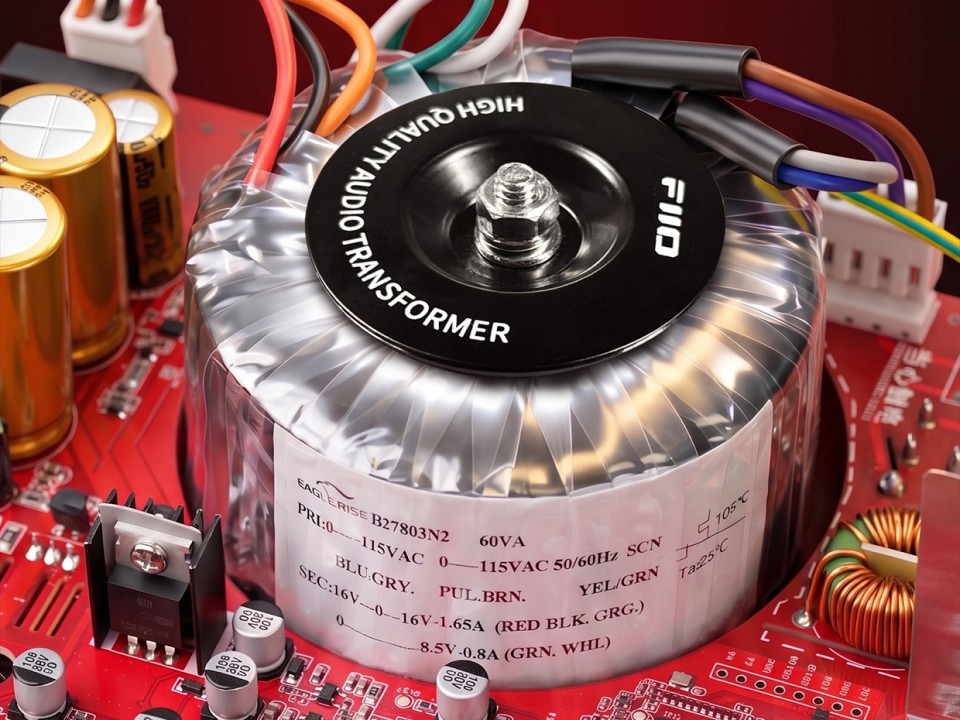

O desenvolvimento do transformador toroidal de 60W do CLASS A foi feito pensando nas características de corrente contínua estática da amplificação classe A. Abaixo uma imagem do componente para ilustrar.

O transformador personalizado do CLASS A possui, segundo a FiiO, as seguintes características como destaque:

• Núcleo de aço-silício de grão orientado contínuo para alta densidade de fluxo magnético, menores perdas e conversão de energia mais limpa e eficiente.
• Enrolamento com fio de cobre esmaltado puro para baixa resistência interna, alta capacidade de corrente e resposta transitória rápida.
• Blindagem externa de aço-silício para reduzir a interferência causada pelo fluxo magnético disperso e evita interferências nos circuitos.
• Interruptor térmico rearmável integrado para acionar automaticamente a proteção em caso de superaquecimento, proporcionando funcionamento estável e confiável no longo prazo.
• Blindagem com folha de cobre nos enrolamentos primário e secundário para reduzir a interferência eletromagnética e proporciona um fundo sonoro mais silencioso.

Alimentação independente para cada estágio de amplificação

O projeto de alimentação do CLASS A fornece energia regulada de forma individual para todos os estágios do circuito de amplificação. Desta forma, tenta-se garantir uma alimentação que seja limpa e estável.

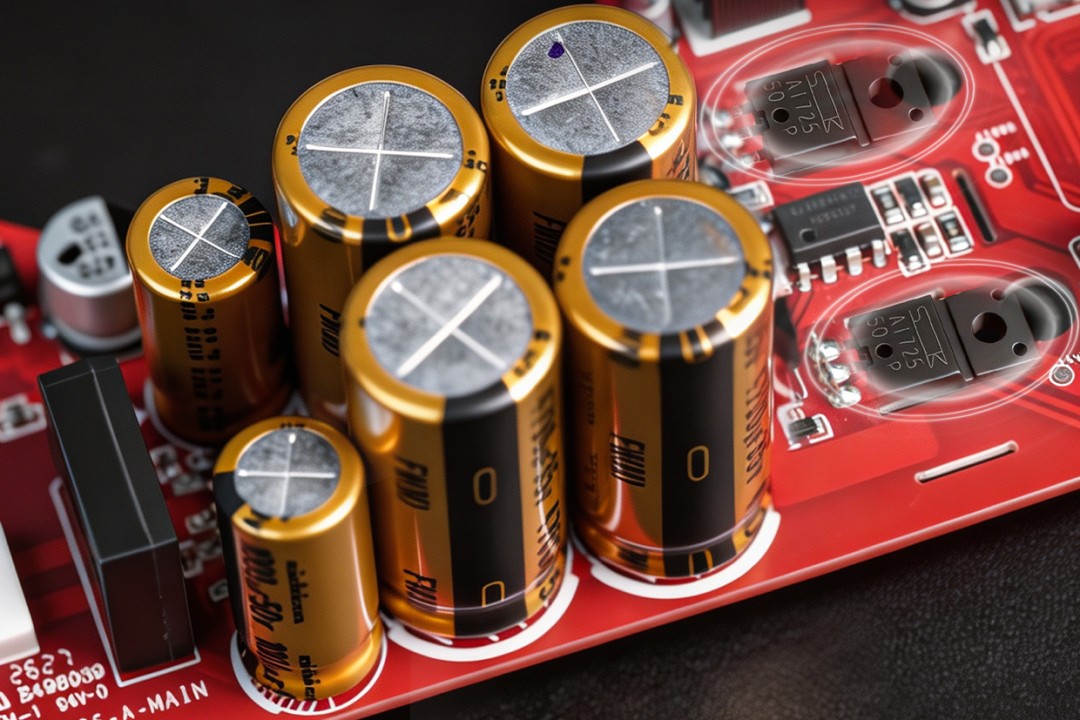

O circuito de alimentação do CLASS A utiliza capacitores Nichicon para filtragem com alta capacidade. Os capacitores ajudam na suavização da corrente após a retificação e o armazenamento, além de filtrarem o ruído de frequência industrial. O resultado é uma energia mais limpa, proporcionando um fundo mais escuro durante a reprodução das músicas.

Alta potência de saída para lidar com qualquer fone de ouvido

A potência de saída fornecida pelo CLASS A atinge até 4.000mW (4W) em 32 Ohms nas saídas balanceadas 4,4mm e XLR. Mesmo sob uma carga de 300 Ohms, o CLASS A é capaz de fornecer 1.360mW (1,3W) com uma tensão nominal de saída de 20,2 Vrms.

Cinco níveis de ganho para garantir um ajuste fino do volume

O desenvolvimento do CLASS A teve em mente a utilização de fones de ouvido que possuem desde uma sensibilidade baixa e uma impedância alta quanto uma sensibilidade alta e uma impedância baixa. Há cinco níveis de ganho para permitir regular a potência de saída fornecida para o fone de ouvido.

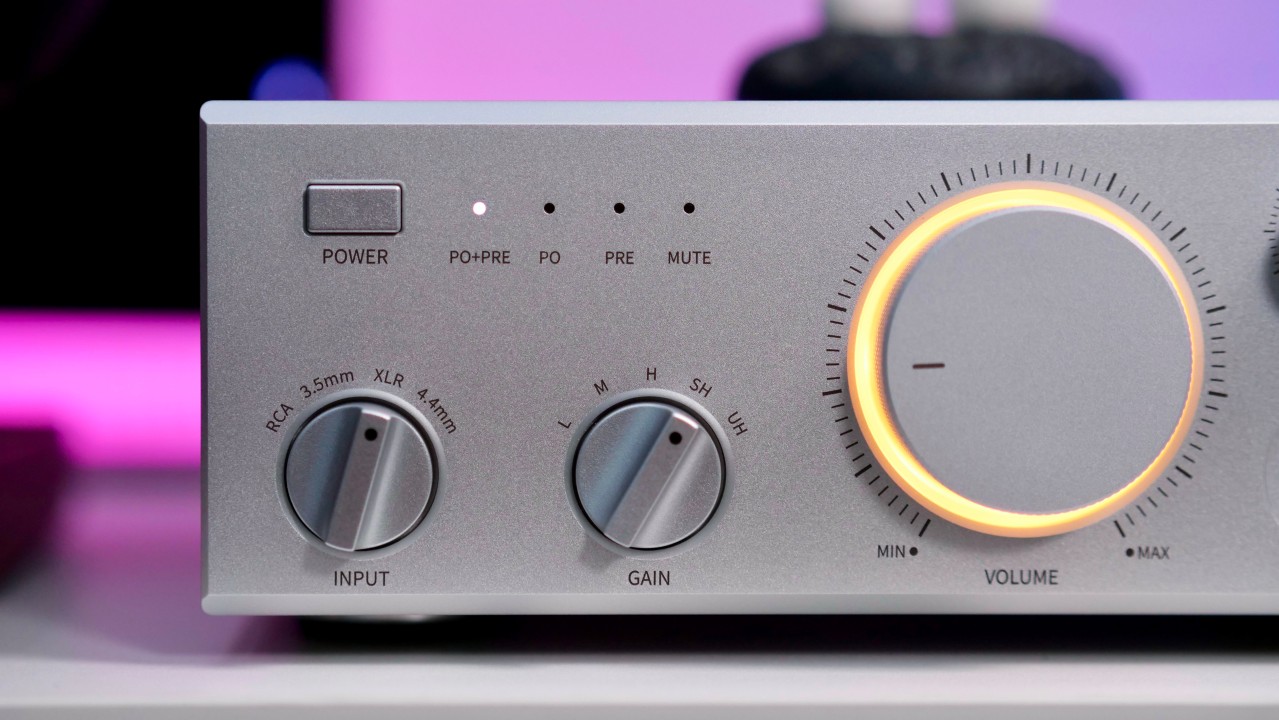

Os níveis de ganho do CLASS A são ajustado utilizando um botão giratório. Há as seguintes opções para selecionar:

• Baixo
• Médio
• Alto
• Super Alto
• Ultra Alto

Ajuste independente de graves e agudos através de botões físicos

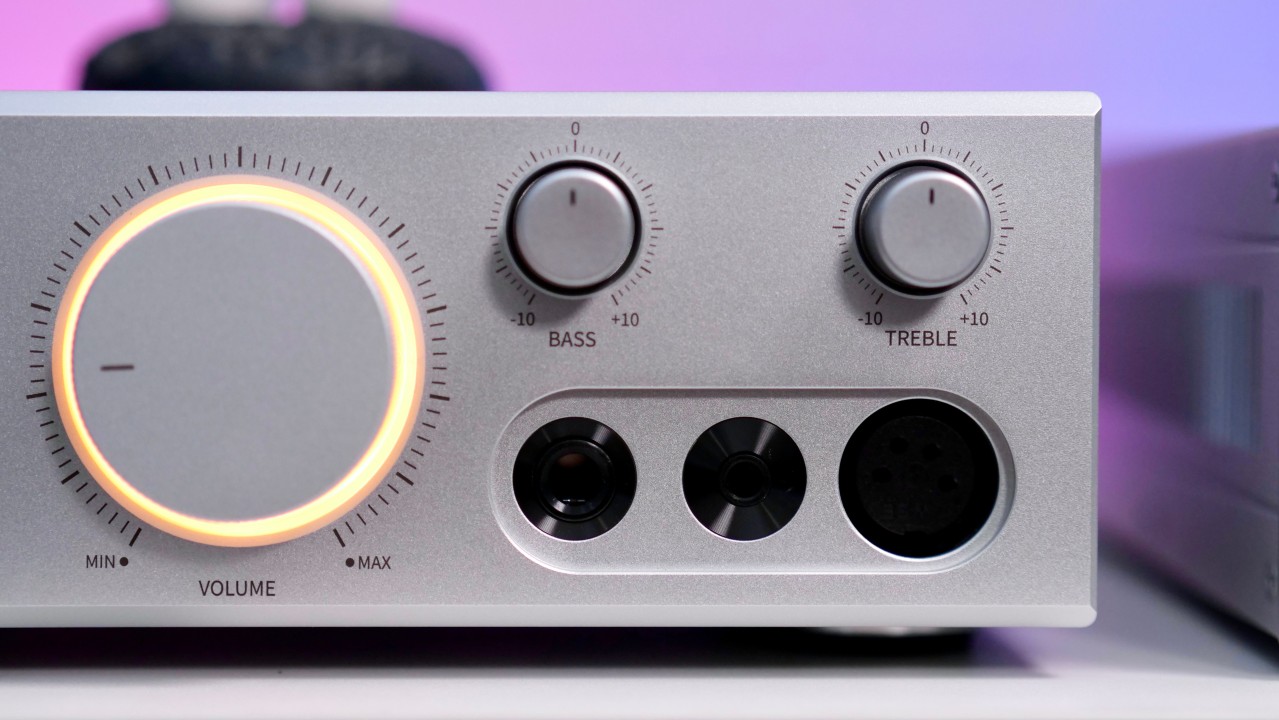

É possível ajustar os graves e agudos utilizando botões giratórios no CLASS A. Para quem é fã de equalização e quer aplicá-la em tempo real de forma prática e rápida, essa pode ser uma boa solução. Entretanto, é necessário ter cautela, pois ainda não foi informado em que faixa de frequências o ganho nos graves e agudos é aplicado.

Falando em botões físicos, o amplificador de mesa da FiiO explora bem os comandos dados através deles, como você verá a seguir.

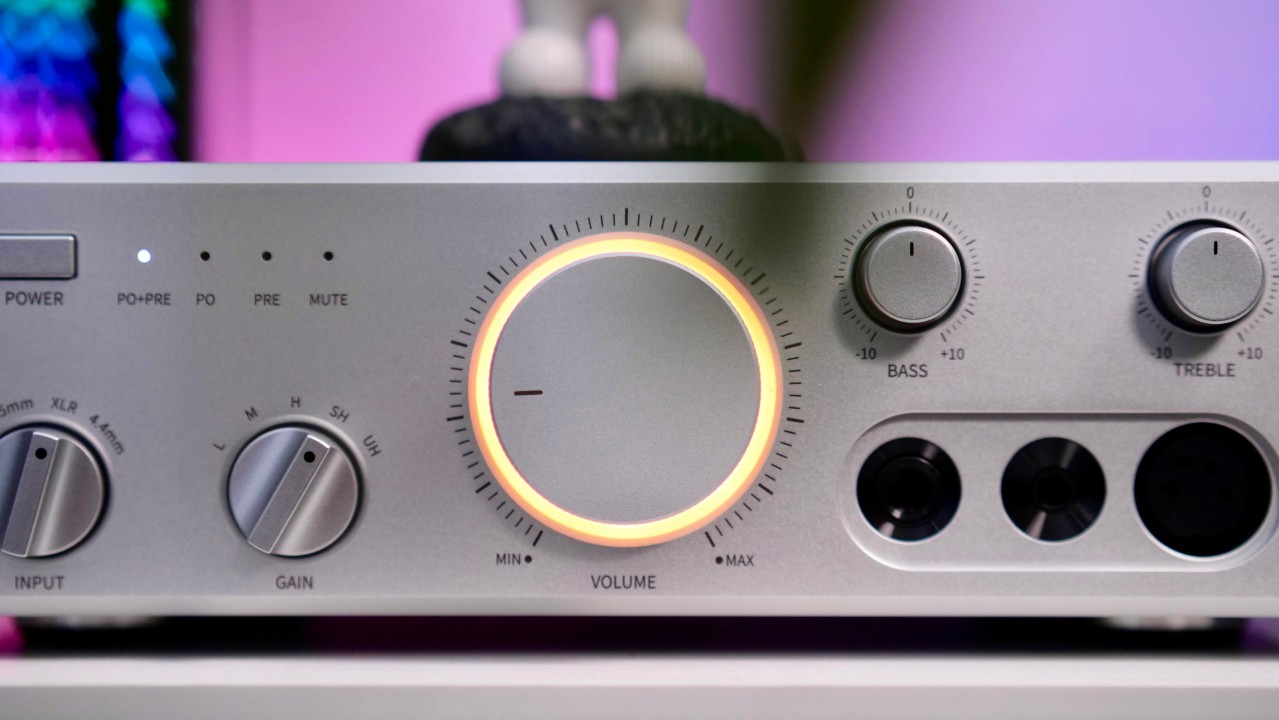

O knob de volume do CLASS A possui diversas funções

Através do knob de volume do FiiO CLASS A, é possível não só ajustar o volume, mas também realizar controlar outros recursos. Ao pressioná-lo uma vez rapidamente, você silencia o áudio. Quando se aperta o botão duas vezes, o modo de saída é alterado. Já ao pressionar o knob por mais de dois segundos, a iluminação do LED ao redor do botão pode ser controlada.

Os mecanismos de proteção implementados no CLASS A

Há vários circuitos de proteção integrados no CLASS A que monitoram em tempo real o funcionamento do amplificador. Eles servem para ativar de forma automática certas proteções para evitar dados aos fones de ouvido e ao aparelho em si.

O CLASS A conta com as seguintes proteções:

• Proteção contra corrente contínua na saída
• Proteção contra sobrecorrente na entrada de alimentação
• Proteção contra temperatura do amplificador de fones
• Proteção contra sobretensão (OVP)
• Proteção contra sobrecarga na saída
• Proteção contra temperatura do transformador

Um ponto interessante relacionado ao sistema de proteção é a sinalização de alguns problemas feita através do LED do knob de volume do CLASS A.

Quando o LED piscar em amarelo, quer dizer que a proteção contra sobrecarga na saída entrou em ação. Já ao picar em vermelho, significa que o CLASS A está sofrendo com superaquecimento. No caso de ele piscar em branco, mostra que está havendo alguma anomalia de corrente contínua na saída do amplificador.

As conexões e botões do FiiO CLASS A

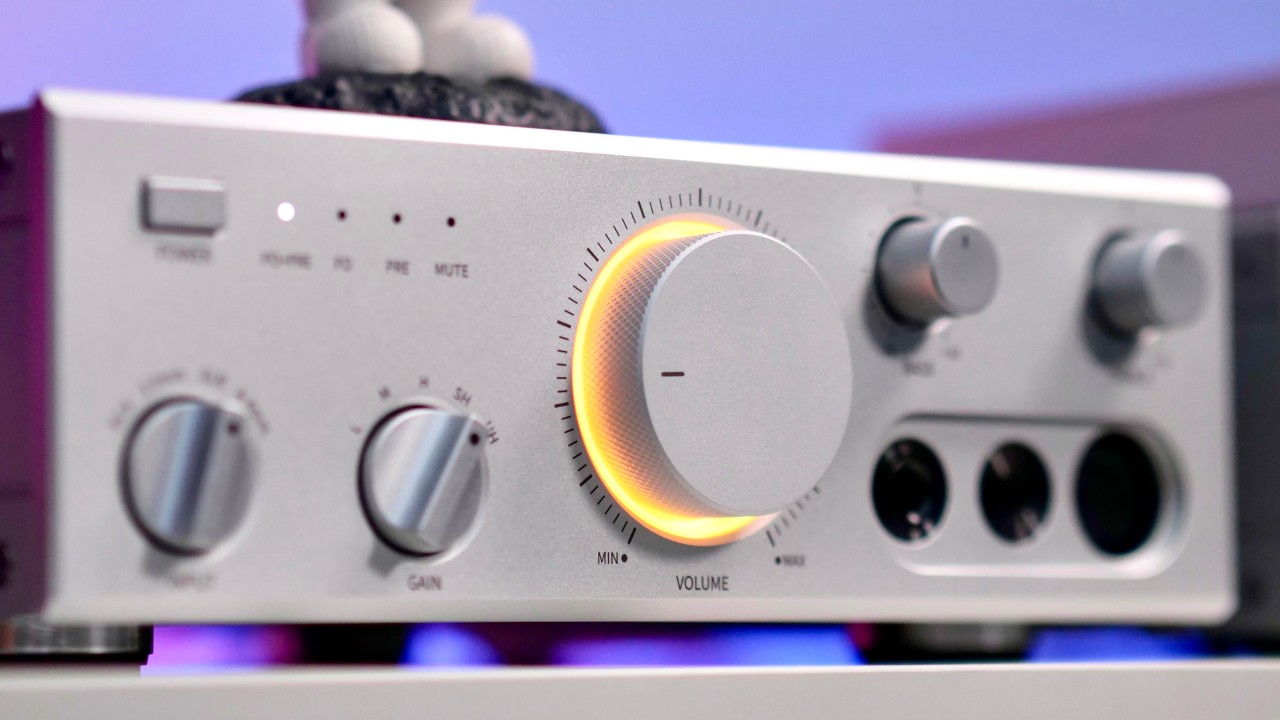

Há um número muito grande de botões físicos na parte frontal do FiiO CLASS A. Todos eles são giratórios, com exceção do botão “power”. É possível controlar o volume, alterar o ganho, alterar as entradas, além de ajustar os graves e agudos.

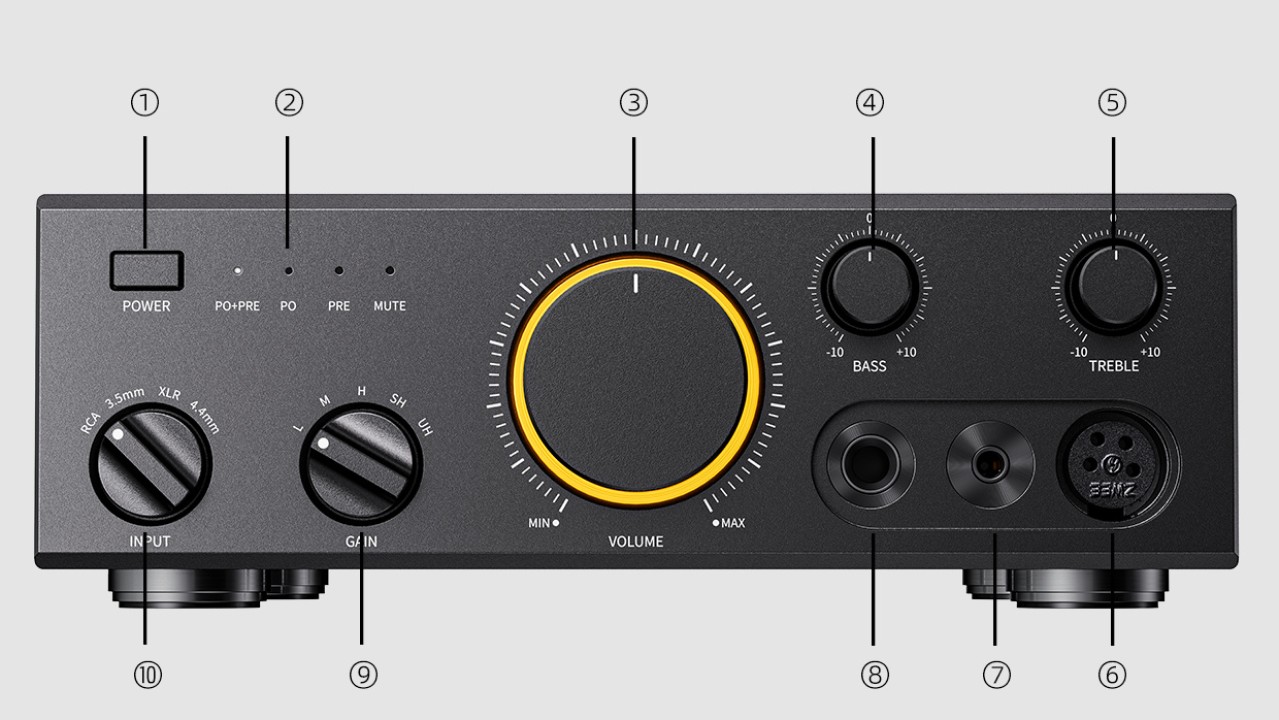

Ainda na frente do CLASS A você tem uma saída single-ended (SE) de 6,35mm e as saídas balanceadas 4,4mm e XLR. Abaixo uma imagem para ilustrar todos os botões e conexões da parte frontal do amplificador.

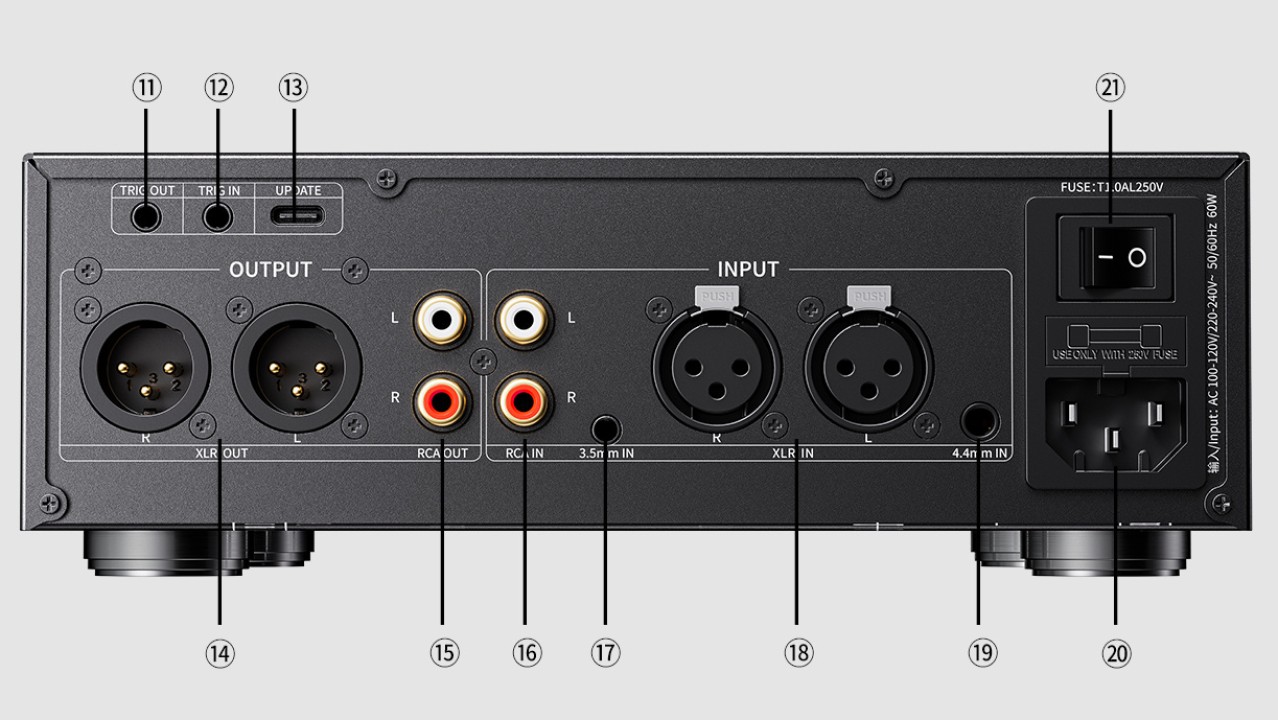

Na parte traseira do CLASS A não há escassez de opções também. Aqui você encontra tanto entradas quanto saídas XLR e RCA, além de uma entrada 3,5mm e outra 4,4mm. Também há uma porta USB-C para realizar atualizações de firmware. Confira a seguir a ilustração da parte traseira do amplificador.

FiiO CLASS A: Especificações

Parâmetros gerais

• Alimentação: CA 100–120 V / 220–240 V, 50/60 Hz
• Conexões digitais: USB-C para atualização de firmware
• Controlador principal: ESP32-S3
• Cores: preto / prata
• Dimensões: aproximadamente 213 × 239 × 67 mm
• Entradas na traseira do amplificador: XLR, RCA, 3,5mm, 4,4mm, gatilho de 12 V
• Fonte de alimentação linear: transformador toroidal personalizado de 60 W
• Peso: aproximadamente 3.500 g
• Saídas de fones de ouvido: 6,35mm, 4,4mm e XLR
• Saídas na traseira do amplificador: XLR, RCA, gatilho de 12 V
• Transistores: 16 transistores duplos de áudio Toshiba e 8 transistores de áudio Sanken

Parâmetros de áudio

• Resposta de frequência: 20 Hz a 95 kHz; queda inferior a 3 dB
• Relação sinal-ruído: ≥126 dB (ponderação A)
• THD+N: <0,00046% (saída XLR, 1 kHz, −2 dBV a 10 kΩ)
• Impedância das entradas XLR e 4,4mm: 8 kΩ
• Impedância das entradas RCA e 3,5mm: 5 kΩ
• Ruído de fundo: <3,7 μV (ponderação A)

Potência de saída nas saídas balanceadas 4,4mm e XLR para fones de ouvido utilizando as entradas balanceadas XLR e 4,4mm

• 2.000mW e 5,7Vrms em 16 Ω (ganho super alto)
• 4.000mW e 11,4Vrms em 32 Ω (ganho super alto)
• 1360mW e 20,2Vrms em 300 Ω (ganho super alto)

Potência de saída na saída single-ended (SE) de 6,35mm para fones de ouvido utilizando a entrada RCA

• 2.000mW e 5,7Vrms em 16 Ω (ganho super alto)
• 2.850mW e 9,6Vrms em 32 Ω (ganho super alto)
• 350mW e 10,3Vrms em 300 Ω (ganho super alto)

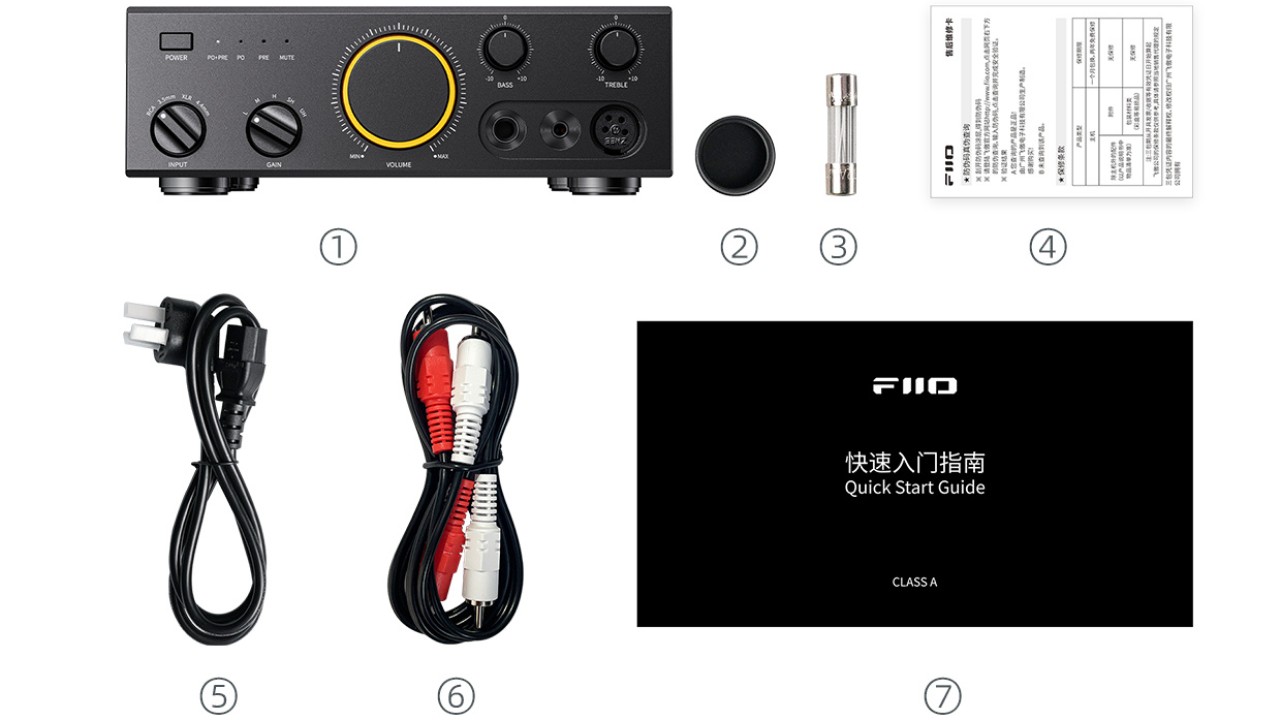

O que vem na caixa do FiiO CLASS A?

Abaixo a lista de itens que vem dentro da caixa do FiiO CLASS A.

• Unidade principal CLASS A ×1
• Tampa antipó
• Fusível
• Cartão de garantia/pós-venda ×1
• Cabo de alimentação CA ×1
• Cabo RCA ×1
• Guia de início rápido ×1

Lançamento, preço e disponibilidade

O FiiO CLASS A já está disponível nas cores preto e prata por 1.999 yuans (cerca de US$ 297) na China continental. O preço do CLASS A para o mercado internacional será de US$ 379,99, mas ainda não há uma data para o seu lançamento global. Assim que houver novas informações, a notícia será atualizada.
